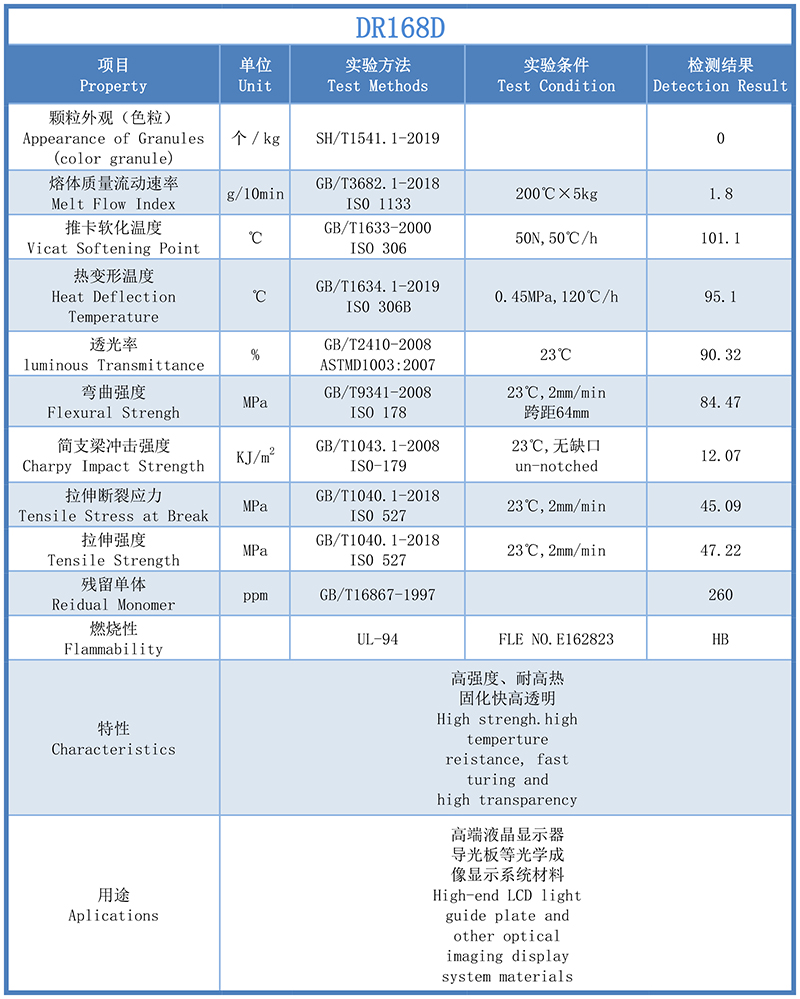

DR168D
|
项目 |
单位 |
实验方法 |
实验条件 |
检测结果 DR168D |
|
颗粒外观(色粒) Appearance of Granules (color granule) |
个/kg |
SHT1541.1-2019
|
|
0 |
|
熔体质量流动速率 Melt Flow Index
|
g/10min
|
GB/T3682.1-2018 ISO 1133
|
200C-5kg
|
1.8 |
|
推卡软化温度 Vicat Sottening Point |
°C |
GB/T1633-2000 ISO 306
|
50N.50Ch
|
101.1 |
|
热变形温度 Heat Dellection Temperature
|
°C |
GB/T1634.1-2019 ISO 306B
|
0.45MPa.120C/h
|
95.1 |
|
透光率 luminous transmittance
|
% |
GB/T2410-2008 ASTM D1003:2007
|
23°C |
90.32
|
|
弯曲强度 Flexural Strengh
|
MPa |
GB/T9341-2008 ISO 178
|
23℃2mm/min 跨距64mm
|
84.47 |
|
简支梁冲击强度 Charpy Impact Strength
|
KJ/m2
|
GB/T1043.1-2008 ISO-179
|
23℃无缺口 un-notched
|
12.07 |
|
拉伸断裂应力 Tensile Stress at Break |
MPa
|
GB/T1040.1-2018 ISO 527
|
23℃2mm/min |
45.09 |
|
拉伸强度 Tensile Strength |
MPa
|
GB/T1040.1-2018 IS0 527
|
23℃2mm/min |
47.22 |
|
残留单体 Reidual Monomer
|
ppm |
61667-1997
|
|
260 |
|
燃烧性 Flammability
|
|
UL-94
|
FLE NO.E 162823
|
HB |
|
特性 Characteristics |
高强度、耐高热 国化快高选明 High strengh.high temperture reistance,fast turing and high transparency |
|||
|
用途 Aplications
|
高端液晶显示器 导光板等光学成 像显示系统材料 High-end LCD light guide plate and other optical imaging display system materials |
|||
