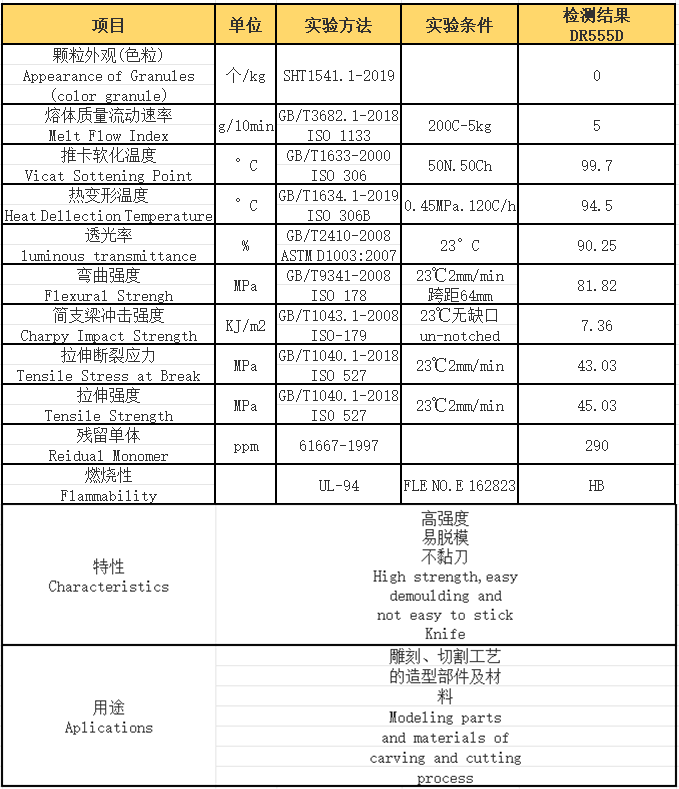

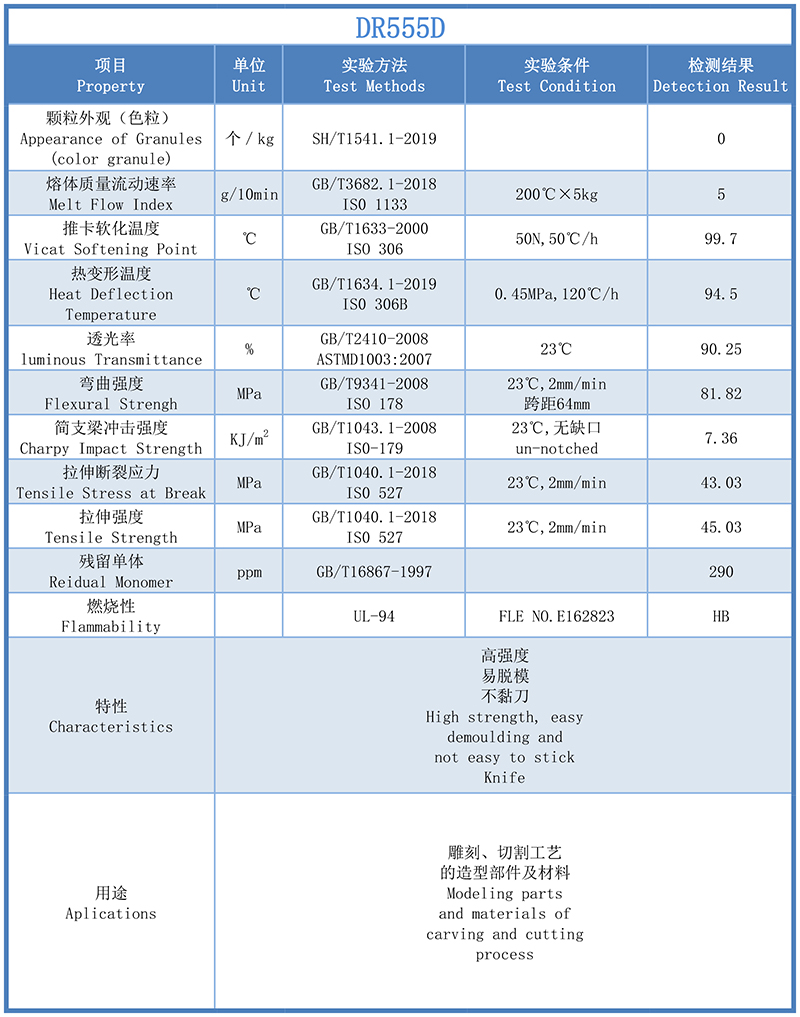

项目

单位

实验方法

实验条件

检测结果

DR555D

颗粒外观(色粒)

Appearance of Granules

(color granule)

个/kg

SHT1541.1-2019

0

熔体质量流动速率

Melt Flow Index

g/10min

GB/T3682.1-2018

ISO 1133

200C-5kg

5

推卡软化温度

Vicat Sottening Point

°C

GB/T1633-2000

ISO 306

50N.50Ch

99.7

热变形温度

Heat Dellection Temperature

°C

GB/T1634.1-2019

ISO 306B

0.45MPa.120C/h

94.5

透光率

luminous transmittance

%

GB/T2410-2008

ASTM D1003:2007

23°C

90.25

弯曲强度

Flexural Strengh

MPa

GB/T9341-2008

ISO 178

23℃2mm/min

跨距64mm

81.82

简支梁冲击强度

Charpy Impact Strength

KJ/m2

GB/T1043.1-2008

ISO-179

23℃无缺口

un-notched

7.36

拉伸断裂应力

Tensile Stress at Break

MPa

GB/T1040.1-2018

ISO 527

23℃2mm/min

43.03

拉伸强度

Tensile Strength

MPa

GB/T1040.1-2018

IS0 527

23℃2mm/min

45.03

残留单体

Reidual Monomer

ppm

61667-1997

290

燃烧性

Flammability

UL-94

FLE NO.E 162823

HB

特性

Characteristics

高强度

易脱模

不黏刀

High strength,easy

demoulding and

not easy to stick

Knife

用途

Aplications

雕刻、切割工艺

的造型部件及材

料

Modeling parts

and materials of

carving and cutting

process
