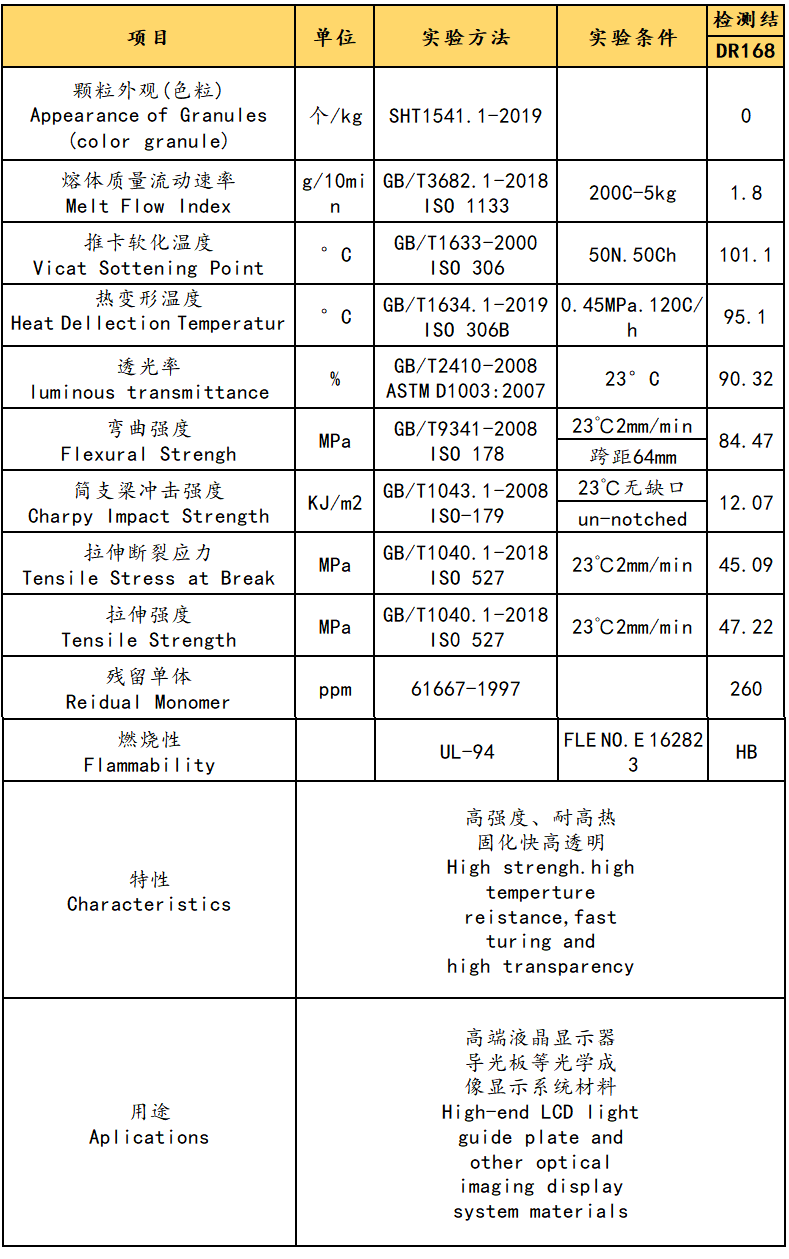

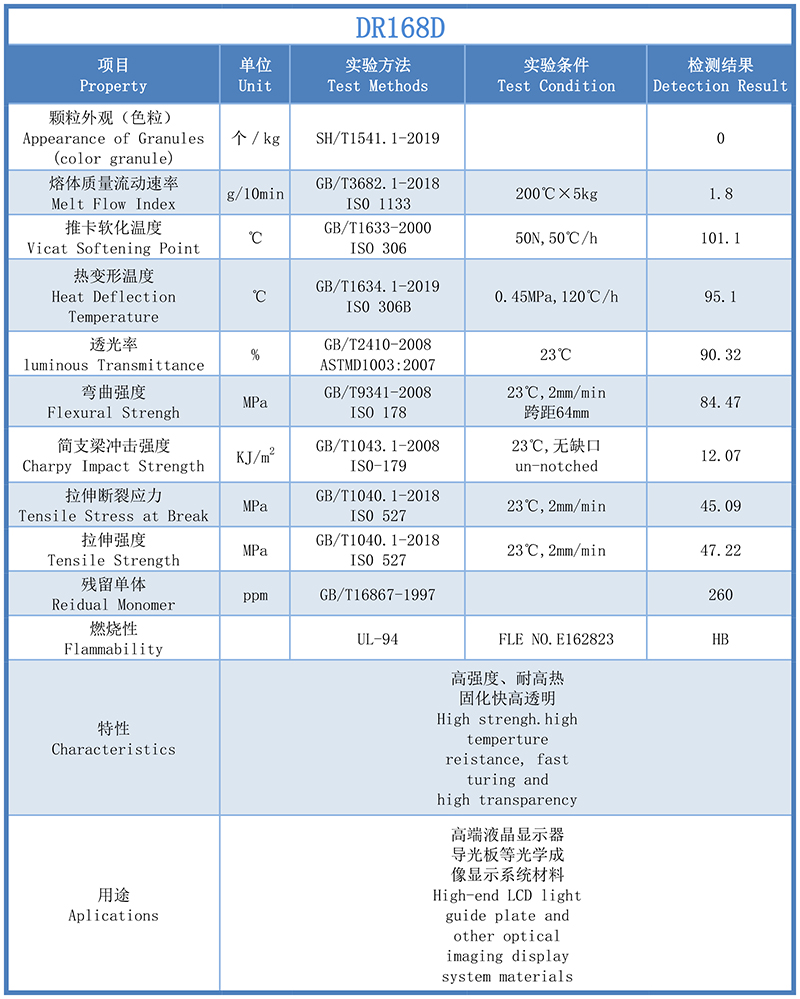

项目

单位

实验方法

实验条件

检测结果

DR168D

颗粒外观(色粒)

Appearance of Granules

(color granule)

个/kg

SHT1541.1-2019

0

熔体质量流动速率

Melt Flow Index

g/10min

GB/T3682.1-2018

ISO 1133

200C-5kg

1.8

推卡软化温度

Vicat Sottening Point

°C

GB/T1633-2000

ISO 306

50N.50Ch

101.1

热变形温度

Heat Dellection Temperature

°C

GB/T1634.1-2019

ISO 306B

0.45MPa.120C/h

95.1

透光率

luminous transmittance

%

GB/T2410-2008

ASTM D1003:2007

23°C

90.32

弯曲强度

Flexural Strengh

MPa

GB/T9341-2008

ISO 178

23℃2mm/min

跨距64mm

84.47

简支梁冲击强度

Charpy Impact Strength

KJ/m2

GB/T1043.1-2008

ISO-179

23℃无缺口

un-notched

12.07

拉伸断裂应力

Tensile Stress at Break

MPa

GB/T1040.1-2018

ISO 527

23℃2mm/min

45.09

拉伸强度

Tensile Strength

MPa

GB/T1040.1-2018

IS0 527

23℃2mm/min

47.22

残留单体

Reidual Monomer

ppm

61667-1997

260

燃烧性

Flammability

UL-94

FLE NO.E 162823

HB

特性

Characteristics

高强度、耐高热

国化快高选明

High strengh.high

temperture

reistance,fast

turing and

high transparency

用途

Aplications

高端液晶显示器

导光板等光学成

像显示系统材料

High-end LCD light

guide plate and

other optical

imaging display

system materials
